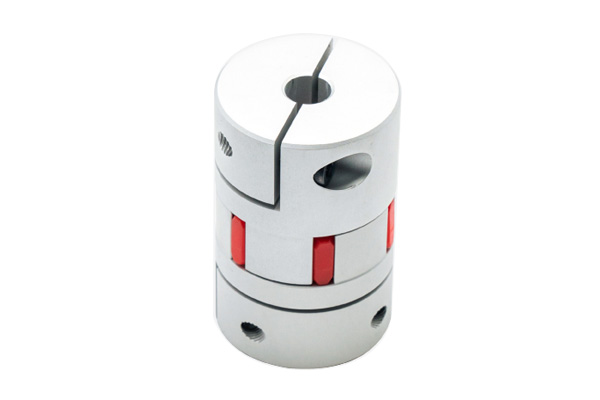

爪形夾持型彈性聯軸器
【產品型號】JAT1-C
【產品材質】鋁合金
【表面處理】陽極氧化處理
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型式 | 彈性體 | d1,d2 選擇 (d1 ≤ d2) | L | I | C | F | 緊固螺栓 | ||
| Type | D | M | 緊固扭矩 (N .m) | ||||||
| JAT1-C | 14 | RD( 紅色 ) 邵氏 98A | 4、5 | 22 | 7 | 1 | 3.5 | M2 | 0.5 |
| 20 | 5、6、6.35、7、8 | 30 | 10 | 5 | M2.5 | 1.0 | |||
| 30 | 7、8、10、11、12 | 35 | 11 | 1.5 | 5.5 | M4 | 2.5 | ||
| 40 | 10、12、14、15、16 | 66 | 25 | 2 | 8.5 | M5 | 4.0 | ||
特性值
| 型式 | 容許扭矩 (N.m) | 容許偏角 （°） | 容許偏心 （mm） | 靜態扭轉剛度 (N.m/rad) | 最高轉速 (r/min) | 慣性矩 (kg.m2 ) | 容許軸向振幅 （mm） | 重量 (g) | |
| Type | D | ||||||||
| JAT1-C | 14 | 2.0 | 1 | 0.1 | 22 | 45000 | 1.6×10-7 | +0.6 0 | 6 |
| 20 | 5.0 | 55 | 31000 | 1.1×10-6 | +0.8 0 | 19 | |||
| 30 | 12.5 | 130 | 21000 | 6.2×10-6 | +1.0 0 | 50 | |||
| 40 | 17.0 | 1200 | 15000 | 3.9×10-5 | +1.2 0 | 160 | |||
? 容許扭矩因溫度而變動。
? 偏心、偏角、軸向振幅均為單項容許值。
? 鍵槽加工按以下標準
| 軸孔直徑 d1.d2 | b | t | 鍵公稱尺寸 b×h | ||
| 基準尺寸 | 容差 | 基準尺寸 | 容差 | ||
| >10 ~12 | 4 | ±0.0150 | 1.8 | +0.1 0 | 4×4 |
| >12 ~17 | 5 | 2.3 | 5×5 | ||
技術信息
| 零件 | 材質 | 表面處理 | 附件 |
| 主體 | 鋁合金 | 陽極氧化處理 | 內六角螺栓 |
| 爪形彈性體 | 聚氨酯 |
| 產品概述： | 爪形夾持型彈性聯軸節是利用彈性元件嵌入兩個形狀相同的半聯軸器凸爪之間實現聯接，通過凸爪與彈性元件之間的擠壓傳遞動力，彈性元件的彈性變形可補償兩軸相對偏移，實現減振緩沖。夾緊螺絲固定，結構簡單，性能卓越。 | |
| 產品特點： | ◆ | 主體中間彈性元件聯接； |
| ◆ | 具有較大的徑向、角向和軸向補償能力； | |
| ◆ | 安裝方便，抗油污和耐腐蝕； | |
| ◆ | 順時針與逆時針回轉特性完全相同； | |
| ◆ | 結構簡單，徑向尺寸小，重量輕，轉動慣量小； | |
| ◆ | 夾緊螺絲固定（可另加工鍵槽） | |
| 安裝方式： | 鍵槽孔型\夾緊固定型 | |
